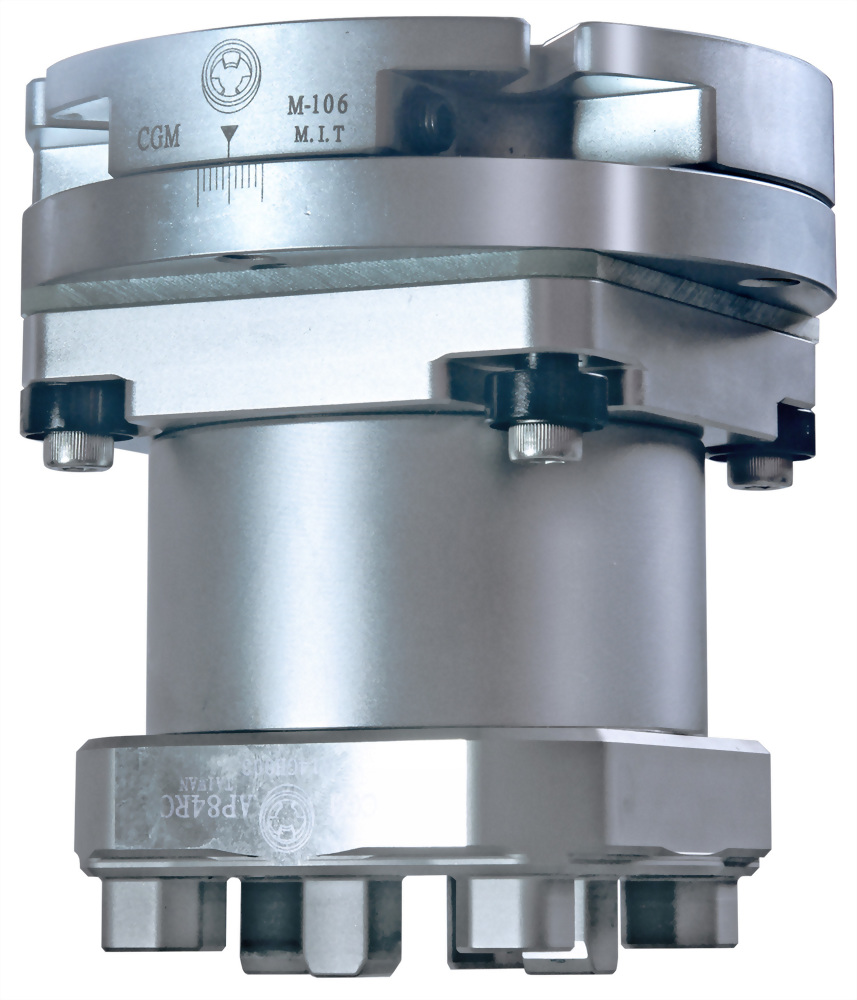

R型 放電機有刀庫專用夾具組

適用有刀庫的夾具 可搭配3R刀庫與拉桿

定位面除汙吹氣功能

無氣源:彈簧夾持力2500公斤

加上氣源: 3500公斤

最低供給壓力: 6公斤/平方公分

放電加工機有刀庫或無刀庫使用

整合性氣動夾頭/結構圖解

1. 不銹鋼夾持面常保精度，保養容易，並且有清潔吹氣之功能。
2. 可更換定位塊設計，可依加工需求更換自製定位塊，克服特殊工件的加工。
3. 專利活塞式連接機構，可容許較大的連接誤差。
4. 採用高品質密封圈，正常使用壽命高達五年以上。
5. 採用高品質進口彈簧壽命120萬次以上 (200次/天=16年)。
6. 活塞及缸體全由不銹鋼製成，不會因水氣而使機構生銹卡死。

• 全機種均有增壓功能，可高達280kgs以上之夾持拉力。
• 連結機構已塗怖特殊潤滑油脂，一次性潤滑，油脂不受水氣而變質。

CGM  EDM夾頭安裝步驟說明

• 鬆下舊有調整頭。
• 安裝 M106 調整頭並鎖緊，若機台孔位不符，請依照 M106 尺寸重新加工固定孔。
• 安裝夾頭並鎖緊(絕緣墊片在 M106 與夾頭中間)。
• 用放電機負極線確認夾頭與機床不可短路。
• 用 ST-167R1或 ST-167R4 校正 X, Y 軸平面度與平行度。
•
